Zrozumienie, czym jest domena kolizyjna, to jak cofnięcie się w czasie do początków sieci komputerowych. To kluczowe pojęcie, które pozwala pojąć, jak działały i ewoluowały nasze sieci, zwłaszcza w kontekście ich wydajności. Pozwala także docenić, jak daleko zaszliśmy w budowaniu szybkich i niezawodnych połączeń.
Domena kolizyjna klucz do zrozumienia, jak działały i ewoluowały sieci komputerowe
- Definicja: Domena kolizyjna to segment sieci, w którym pakiety danych mogą się "zderzyć", gdy wiele urządzeń próbuje nadawać jednocześnie na wspólnym medium.
- Mechanizm: W sieciach Ethernet do wykrywania i obsługi kolizji służy protokół CSMA/CD.
- Urządzenia tworzące: Koncentratory (huby) tworzą jedną, dużą domenę kolizyjną, powielając ruch na wszystkie porty.
- Urządzenia dzielące: Przełączniki (switche), mosty i routery dzielą sieć na mniejsze, niezależne domeny kolizyjne.
- Wpływ na wydajność: Duża liczba kolizji drastycznie obniża przepustowość i spowalnia sieć.
- Współczesne znaczenie: W nowoczesnych sieciach z przełącznikami full-duplex domeny kolizyjne mają głównie znaczenie historyczne i edukacyjne.
Co to właściwie jest domena kolizyjna? Proste wyjaśnienie kluczowego pojęcia
Domena kolizyjna to nic innego jak segment fizyczny sieci, działający na pierwszej warstwie modelu OSI, gdzie pakiety danych, zwane ramkami, mogą się ze sobą "zderzyć", czyli wejść w kolizję. Dzieje się tak, gdy dwa lub więcej urządzeń próbuje nadawać dane w tym samym momencie, współdzieląc przy tym to samo medium transmisyjne, na przykład jeden kabel Ethernet. Wyobraź sobie, że wszyscy w pokoju próbują mówić jednocześnie nikt nikogo nie zrozumie. W sieci to "zderzenie" informacji, które wymaga ponownej transmisji.
Mechanizm CSMA/CD: Jak sieci radziły sobie z "kłótniami" o dostęp do kabla?
Aby poradzić sobie z tym problemem, w sieciach Ethernet, które tworzyły domeny kolizyjne, stosowano protokół CSMA/CD (Carrier Sense Multiple Access with Collision Detection). Jego działanie było dość sprytne: zanim urządzenie wysłało dane, "nasłuchiwało", czy medium transmisyjne jest wolne. Jeśli tak, rozpoczynało transmisję. Jednak, jeśli jednocześnie inne urządzenie również uznało medium za wolne i zaczęło nadawać, dochodziło do kolizji. Wtedy oba urządzenia natychmiast przerywały nadawanie, wysyłały specjalny sygnał zagłuszający (tzw. "jam signal"), a następnie odczekiwały losowy okres czasu (tzw. "backoff") i dopiero po nim ponawiały próbę transmisji. To była taka cyfrowa etykieta, która miała zapobiegać chaosowi.
Skutki kolizji: Co się dzieje, gdy pakiety danych zderzają się w sieci?
Bezpośrednim skutkiem kolizji jest to, że pakiety danych, które się zderzyły, stają się uszkodzone i muszą zostać wysłane ponownie. To marnuje cenną przepustowość sieci i wprowadza opóźnienia. Zamiast efektywnie przesyłać dane, sieć zajmuje się "sprzątaniem" po kolizjach i powtarzaniem operacji, które już raz się nie udały.
Dlaczego zbyt wiele kolizji paraliżuje wydajność?
Gdy w sieci z dużą domeną kolizyjną ruch stawał się intensywny, liczba kolizji drastycznie rosła. Wyobraź sobie autostradę, na której co chwilę dochodzi do stłuczek ruch staje się niemożliwy. Podobnie w sieci: urządzenia musiały ciągle przerywać transmisję, czekać i ponawiać próby, co prowadziło do znacznych opóźnień i spowalniało całą komunikację. W efekcie, rzeczywista przepustowość sieci spadała do ułamka jej nominalnej wartości, a sieć stawała się mało użyteczna.
Jak użytkownik odczuwa problemy w dużej domenie kolizyjnej?
Jako użytkownik końcowy, problemy w sieci z dużą domeną kolizyjną były bardzo odczuwalne. Strony internetowe ładowały się w nieskończoność, transfery plików trwały wieki, a połączenia sieciowe potrafiły być niestabilne i często zrywały się. Było to frustrujące doświadczenie, które jasno pokazywało, że sieć nie działa tak, jak powinna. To właśnie te problemy były głównym motorem napędowym do poszukiwania lepszych rozwiązań w architekturze sieci.
Architekci sieci: Kto tworzy, a kto likwiduje domeny kolizyjne
Koncentrator (Hub) Król jednej, wielkiej domeny kolizyjnej

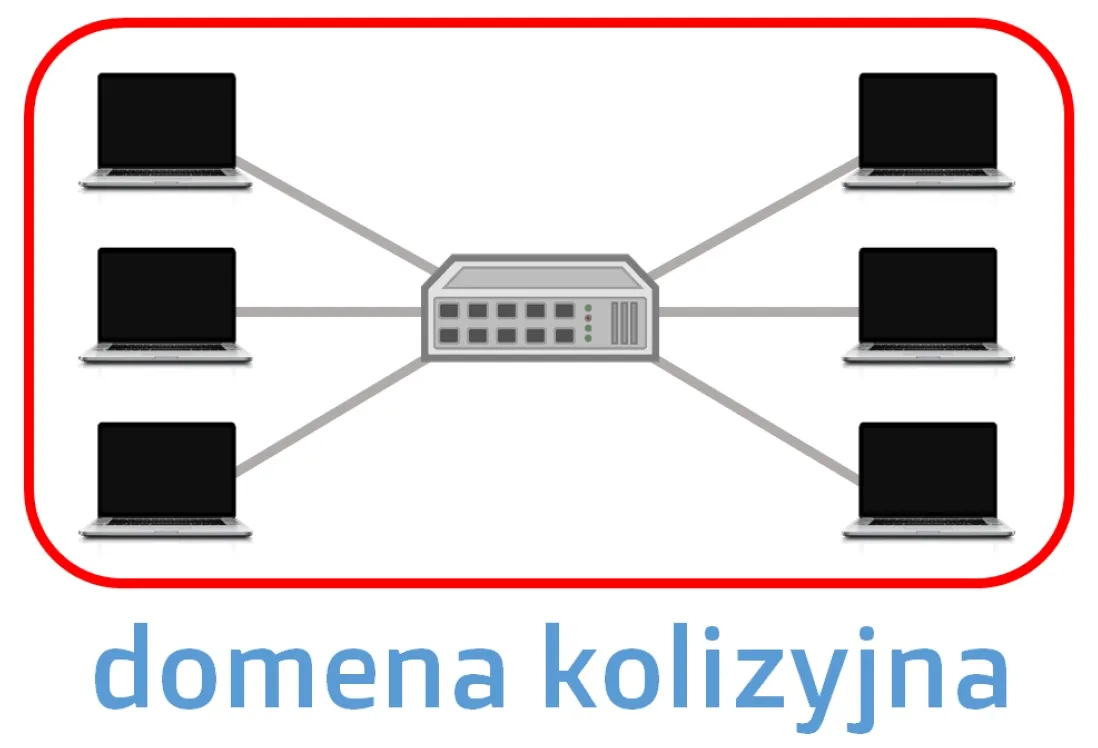

Koncentrator, czyli hub, był kiedyś podstawowym urządzeniem sieciowym, działającym na pierwszej warstwie modelu OSI. Jego zasada działania była niezwykle prosta, ale jednocześnie bardzo problematyczna w kontekście kolizji. Wszystkie porty koncentratora należały do jednej, wspólnej domeny kolizyjnej. Oznaczało to, że każda ramka danych, którą hub otrzymał na jednym ze swoich portów, była po prostu powielana i wysyłana na wszystkie pozostałe porty. Przy większym ruchu w sieci, taka architektura nieuchronnie prowadziła do ogromnej liczby kolizji, ponieważ wszystkie podłączone urządzenia współdzieliły to samo medium transmisyjne.
Dlaczego huby stały się reliktem przeszłości?
Ze względu na swoją architekturę, która sprzyjała kolizjom, huby szybko stały się wąskim gardłem sieci. Ich niska wydajność, marnowanie przepustowości i ciągłe problemy z kolizjami sprawiły, że zostały wyparte przez nowocześniejsze i znacznie bardziej efektywne urządzenia, takie jak przełączniki sieciowe. Dziś huby to już praktycznie tylko eksponaty muzealne w świecie technologii sieciowych.
Jak działanie huba wpływa na powstawanie kolizji?
Mechanizm działania huba jest bezpośrednią przyczyną powstawania kolizji. Kiedy urządzenie A podłączone do huba wysyła ramkę, hub przekazuje ją do wszystkich pozostałych portów. Jeśli w tym samym momencie urządzenie B podłączone do innego portu huba również próbuje wysłać ramkę, obie ramki "zderzają się" wewnątrz wspólnego medium transmisyjnego, które hub udostępnia wszystkim. Nie ma tu żadnej inteligencji ani mechanizmu izolacji ruchu, co sprawia, że każda transmisja jest potencjalnym źródłem kolizji, jeśli inne urządzenie nadaje w tym samym czasie.
Przełącznik (Switch) Pogromca kolizji i rewolucja w sieciach LAN
Pojawienie się przełączników sieciowych (switchy), działających na drugiej warstwie modelu OSI, było prawdziwą rewolucją. Kluczową różnicą jest to, że każdy port przełącznika tworzy oddzielną, niezależną domenę kolizyjną. Dzięki temu przełącznik skutecznie eliminuje problem kolizji, który tak bardzo nękał sieci oparte na koncentratorach. To był milowy krok w rozwoju sieci LAN, znacząco poprawiający ich wydajność i stabilność.
Jak przełącznik izoluje ruch i tworzy mikrodomeny na każdym porcie?
Przełącznik jest znacznie bardziej "inteligentny" niż hub. Zamiast powielać każdą ramkę na wszystkie porty, przełącznik uczy się adresów MAC urządzeń podłączonych do swoich portów. Dzięki temu jest w stanie inteligentnie przekazywać ramki tylko do docelowego portu, do którego podłączone jest konkretne urządzenie. Izoluje w ten sposób ruch, tworząc na każdym porcie coś, co można nazwać "mikrodomeną" kolizyjną. W praktyce oznacza to, że kolizje mogą wystąpić jedynie między urządzeniem końcowym a portem przełącznika, a nie między wieloma urządzeniami w całej sieci.
Tryb Full-Duplex: Dlaczego na nowoczesnych portach switcha nie ma już kolizji?
Kolejnym kluczowym elementem, który całkowicie wyeliminował kolizje w nowoczesnych sieciach, jest tryb komunikacji full-duplex (pełny dupleks). W tym trybie, na jednym porcie (np. między komputerem a przełącznikiem), komunikacja odbywa się jednocześnie w obu kierunkach urządzenie może jednocześnie wysyłać i odbierać dane. Dwa niezależne kanały transmisyjne (jeden do wysyłania, drugi do odbierania) oznaczają, że nie ma współdzielenia medium w tym samym czasie. W efekcie, możliwość wystąpienia kolizji na takim porcie jest całkowicie wyeliminowana. To sprawia, że protokół CSMA/CD staje się zbędny w większości współczesnych połączeń.
Rola routerów i mostów w segmentacji sieci
Nie tylko przełączniki przyczyniają się do dzielenia domen kolizyjnych. Mosty (bridge), które są protoplastami przełączników, również działały na warstwie 2 i segmentowały sieć na mniejsze domeny kolizyjne. Z kolei routery, działające na warstwie 3 modelu OSI, idą o krok dalej. Każdy interfejs routera to osobny segment sieci, co oznacza, że każdy interfejs routera jest również oddzielną domeną kolizyjną. Dodatkowo, routery dzielą również domeny rozgłoszeniowe, ale o tym za chwilę.
Domena kolizyjna a domena rozgłoszeniowa: Kluczowe różnice
Czym jest broadcast i dlaczego stanowi inne wyzwanie dla sieci?
Obok domeny kolizyjnej, w sieciach komputerowych istnieje również pojęcie domeny rozgłoszeniowej (broadcast domain). To obszar sieci, w którym rozsyłane są ramki broadcastowe, czyli pakiety przeznaczone dla wszystkich urządzeń w danym segmencie. Ramka broadcastowa jest wysyłana przez jedno urządzenie, ale musi zostać przetworzona przez każde inne urządzenie w tej domenie. To stanowi zupełnie inne wyzwanie niż kolizje nie chodzi o "zderzanie się" danych, ale o obciążenie wszystkich urządzeń koniecznością przetwarzania nie zawsze potrzebnych im informacji. Zbyt duża domena rozgłoszeniowa może prowadzić do nadmiernego ruchu i spadku wydajności, nawet jeśli kolizje nie występują.
Jak przełączniki i routery podchodzą do obu typów domen?
To kluczowa różnica, którą zawsze podkreślam podczas szkoleń. Urządzenia sieciowe w różny sposób zarządzają tymi dwoma typami domen:
| Urządzenie | Wpływ na domeny kolizyjne | Wpływ na domeny rozgłoszeniowe |
|---|---|---|
| Koncentrator (Hub) | Tworzy jedną, dużą domenę kolizyjną | Tworzy jedną, dużą domenę rozgłoszeniową |
| Przełącznik (Switch) | Dzieli domeny kolizyjne (każdy port to osobna domena) | NIE dzieli domen rozgłoszeniowych (domyślnie wszystkie porty należą do tej samej domeny) |
| Router | Dzieli domeny kolizyjne (każdy interfejs to osobna domena) | DZIELI domeny rozgłoszeniowe (każdy interfejs to osobna domena) |
Praktyczny przykład: Gdzie kończy się domena kolizyjna, a gdzie rozgłoszeniowa?
Wyobraźmy sobie prostą sieć: komputer podłączony jest do przełącznika, a przełącznik do routera, który łączy nas z internetem. W tej konfiguracji, domena kolizyjna dla komputera kończy się na porcie przełącznika, do którego jest podłączony. Dzięki trybowi full-duplex, kolizje są tam praktycznie niemożliwe. Natomiast domena rozgłoszeniowa, do której należy ten komputer, rozciąga się przez cały przełącznik i kończy się dopiero na interfejsie routera. Router jest tym urządzeniem, które oddziela jedną domenę rozgłoszeniową od drugiej, zapobiegając rozprzestrzenianiu się ramek broadcastowych do innych sieci.
Czy domeny kolizyjne mają jeszcze znaczenie w dzisiejszych sieciach
Dlaczego w nowoczesnej infrastrukturze IT rzadko mówimy o kolizjach?
W dzisiejszych czasach, w dobie wszechobecnych przełączników sieciowych i komunikacji w trybie pełnego dupleksu (full-duplex), pojęcie domeny kolizyjnej ma głównie znaczenie historyczne i edukacyjne. W prawidłowo skonfigurowanych, nowoczesnych sieciach Ethernet, kolizje w praktyce niemal nie występują. To ogromna zmiana w porównaniu do sieci sprzed lat, gdzie były one codziennością i głównym czynnikiem ograniczającym wydajność. Dzięki przełącznikom i full-duplex, każdy segment sieci jest odizolowany, a urządzenia mogą nadawać i odbierać jednocześnie, eliminując ryzyko "zderzeń".
Kiedy wciąż możesz natknąć się na problemy związane z domeną kolizyjną?
- W bardzo starych instalacjach sieciowych, gdzie wciąż używane są koncentratory (huby).
- W specyficznych zastosowaniach przemysłowych lub specjalistycznych, gdzie urządzenia komunikują się w trybie half-duplex.
- W przypadku awarii lub błędnej konfiguracji karty sieciowej lub portu switcha, co może wymusić działanie w trybie half-duplex.
- W sieciach bezprzewodowych (Wi-Fi), które z natury działają w trybie half-duplex i używają mechanizmów podobnych do CSMA/CA (Collision Avoidance), choć to nieco inny kontekst.
Starsze instalacje i specyficzne zastosowania (np. half-duplex)
Mimo że kolizje są rzadkością, warto pamiętać, że w starszych instalacjach, gdzie nadal funkcjonują koncentratory, problem kolizji jest jak najbardziej aktualny. Podobnie w niektórych specyficznych zastosowaniach, gdzie ze względów technicznych lub kosztowych urządzenia muszą działać w trybie half-duplex (np. niektóre starsze urządzenia IoT, czy przemysłowe sieci fieldbus), protokół CSMA/CD nadal jest w użyciu, a kolizje mogą być problemem i wpływać na wydajność. W takich przypadkach, zrozumienie mechanizmów domeny kolizyjnej jest nadal kluczowe dla diagnostyki i optymalizacji sieci.
Przeczytaj również: Domena .org: Dla kogo jest idealna i czy warto ją wybrać?
Podsumowanie: Co warto zapamiętać o domenach kolizyjnych na przyszłość?
Podsumowując, choć domeny kolizyjne w dużej mierze straciły na znaczeniu w nowoczesnych, przełączanych sieciach, zrozumienie tego pojęcia jest fundamentalne dla każdego, kto chce naprawdę pojąć ewolucję technologii sieciowych. To pozwala docenić zalety stosowania przełączników zamiast przestarzałych koncentratorów i zrozumieć podstawowe mechanizmy działania sieci Ethernet. Wiedza o domenach kolizyjnych to solidny fundament, który pomaga budować i diagnozować sieci, nawet te najbardziej zaawansowane.
